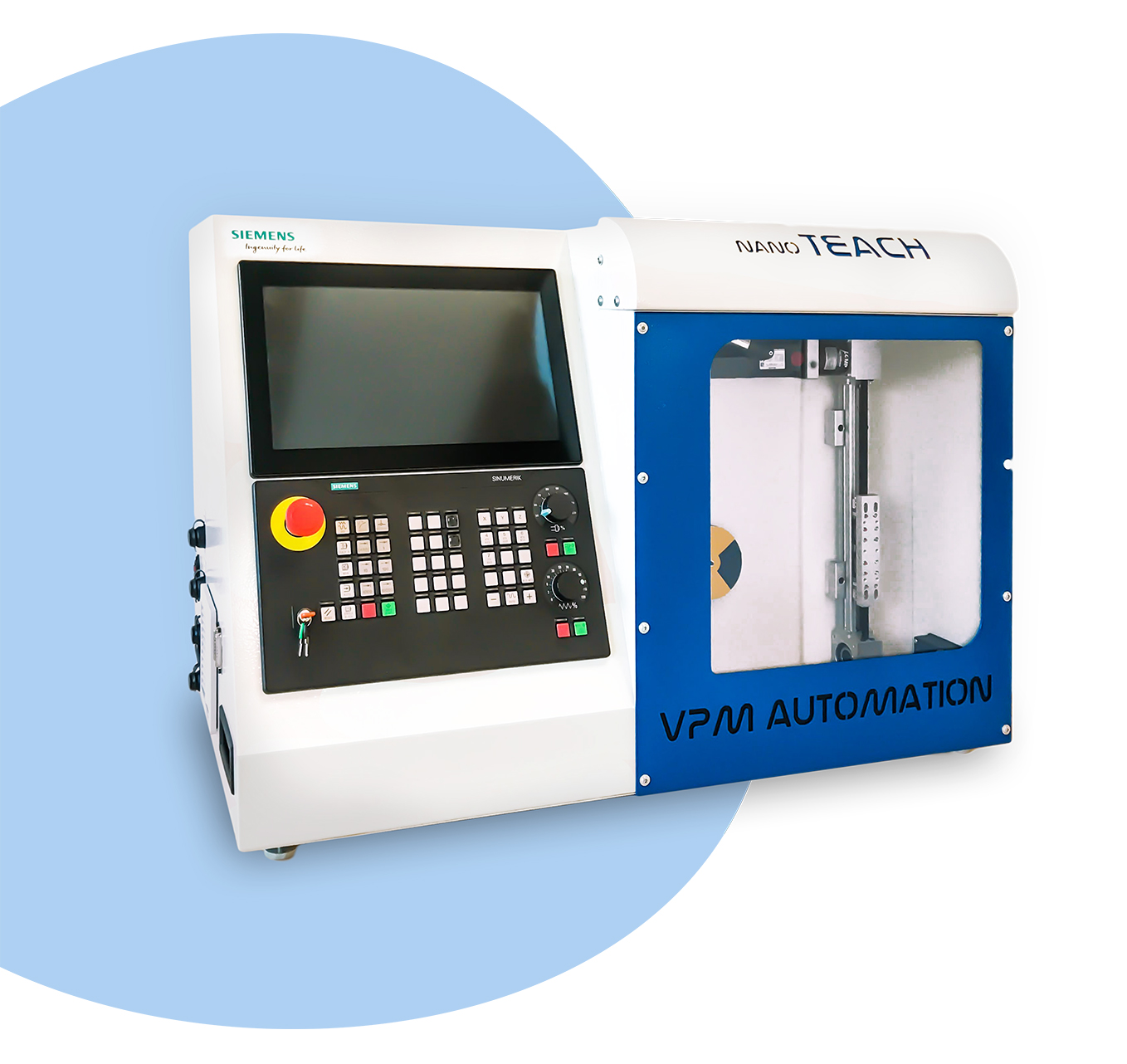

NanoTEACH

NanoTEACH

Apprendre la commande numérique autrement

L’idée de créer un simulateur didactique à commande numérique est née de rencontres avec plusieurs centres de formation qui souhaitent être avant gardistes et attirer plus de jeunes vers les filières industrielles et techniques.

Leur partenariat avec des entreprises industrielles, leur impose de fournir un environnement d’apprentissage qui offre des débouchés à l’issue de leur formation. C’est pour cela que les CFAI investissent dans du matériel identique à celui qui sera retrouvé dans le monde industriel. Pour les commandes numériques, beaucoup d’entreprises sont équipées de commandes numériques FANUC, SIEMENS qui sont largement répandues dans le tissu industriel.

De plus, la robotique industrielle est en plein essor. Elle permet l’automatisation de certaines tâches sur les chaînes de production, apportant flexibilité et gain de productivité.

Version allégée du TeachCNC, le NanoTeach est venu compléter la gamme de nos simulateurs très rapidement après le succès de son grand frère.

Toute notre équipe a travaillé sur le projet pour proposer un simulateur plus compact mais intégrant l’ensemble des fonctionnalités du TeachCNC.

Taille réduite, poids limité et poignées pour faciliter le transport, le NanoTEACH répondra aux attentes des utilisateurs, développeurs et intégrateurs.

Il trouvera sa place aussi bien au sein même d’un bureau d’études, d’un service méthode / programmation que dans une salle de formation pour l’apprentissage.

Vincent PRADALIER

PDG VPM AUTOMATION

Notre solution pour salle de formation et bureau d'études

Bien plus compact que le TeachCNC, le NanoTEACH est la solution parfaite pour équiper votre salle de formation ou votre bureau d’études. Ce simulateur didactique à commande numérique peut être utilisé pour la formation des utilisateurs et programmeurs, des développeurs et intégrateurs.

  • Machine simplifiée
  • Utilisation sans risque
  • Modulable
  • Évolutif
  • Interactif
  • Pédagogique
  • Mobile

Utilisateur / Programmeur

  • Prise en main du pupitre machine / IHM
  • Programmation ISO
  • Programmation conversationnelle
  • Mise au point programme d’usinage
  • Simulation trajectoires et parcours outils

Développement et applications

  • Conception de pages IHM (Interface Homme Machine)
  • Paramétrage et configuration de la commande numérique
  • Programme automate industriel
  • Réglage et optimisation des asservissements, des axes et du process
  • Paramétrage et configuration des fonctions de sécurité
  • Directive machines 2006/42/CE

Caractéristiques techniques

SIEMENS
FANUC

Versions disponibles
Tournage 0i-TF / Fraisage 0i-MF 3 Axes

Écran couleur 10.4” tactile • Port USB / PCMCIA / Réseau intégré • Conversationnel “Manual Guide i” • FANUC Picture • CNC Screen Dual Disp1ay Function • Clavier MDI QWERTY • Pupitre opérateur 55 touches programmables • Module I/O 24 entrées – 16 sorties • Fonction Dual Check Safety (DCS) • Servo(s) moteur(s)Beta iS/6000 iA64 • Actionneur(s) linéaire(s) guidé(s) – (vitesse 40m/min – accélération 5m/s²)

Autres configurations sur demande

Versions disponibles
Tournage / Fraisage 840D
Variantes 808D / 828D sur demande

CNC 840Dsl – NCU 710.3BPN • Écran couleur 15’’ multitouch • Tableau de commande MCP398C PN • Logiciel CNC 4.8 SP2 • IHM SINUMERIK OPERATE • Toutes les options logicielles libérées

Options : SIMATIC IPC • Win 10 • Écran tactile multitouch (19’’)

Module E/S ET200sp 16 Entrées – 12 Sorties  • Safety Integrated – Safety plus • 4 Entrées F – 4 Sorties F

Servo(s) moteur(s) 1FK7032 • Codeur absolu AM20DQI – Frein • Actionneur(s) linéaire(s) guidé(s) – (vitesse 40m/min – accélération 5m/s2)

Autres configurations sur demande

NanoTEACH 200 : 1 axe linéaire guidé et 1 axe rotatif / broche

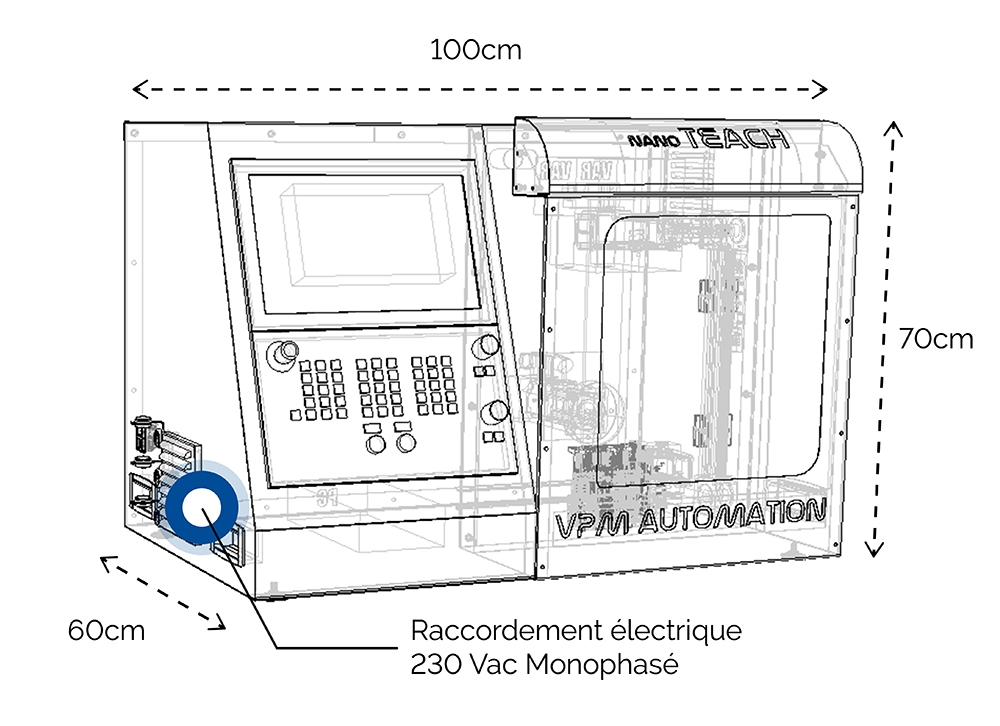

Schéma du NanoTEACH

Nos autres solutions didactiques

TeachCASE

Le simulateur sur PC ne vous convient pas ? Vous souhaitez disposer de l’agrément et de l’ergonomie d’un vrai pupitre de commande de machine outils ?

Le TeachCASE est un vrai simulateur didactique de bureau.

TeachCNC

Le modèle le plus abouti et complet de notre gamme.

Une solution industrielle, conforme CE, adaptée à tout type de formations techniques sur machine outils et à vos besoins d’atelier ou de développement.
